PFC的英文全稱為“Power Factor Correction”,意思是“功率因數校正”,功率因數指的是有效功率與總耗電量(視在功率)之間的關系,也就是有效功率除以總耗電量(視在功率)的比值。 基本上功率因素可以衡量電力被有效利用的程度,當功率因素值越大,代表其電力利用率越高。
PFC(功率因數校正)拓?fù)涑R姷墓ぷ髂J接蠧CM電流連續型、DCM不連續型和CRM臨界型三種,PFC拓?fù)鋵OS管的要求比較高,在保證系統效率和溫升的條件下,要盡可能的提升系統穩定性。PFC拓?fù)涞目刂骗h(huán)路速度比較慢,為了平滑100Hz-120Hz的交流整流紋波,PFC拓?fù)涞姆磻?yīng)時間必須要達到數10ms。如果沒有對控制電路和IC進行專門優化,PFC拓?fù)湓趩舆^程中往往會產生很大的沖擊電流,沖擊電流可達正常工作時的5-10倍,尤其是在反復的開關機過程中,更是對MOS管有著更加嚴苛的考驗。PFC拓?fù)渲械腗OS管跨接在高壓與地之間,在進行安規測試時,MOS管的EAS能力也是評估其可靠性的重要參考。因此,PFC電路在選擇MOS管時,需要著重考慮MOS管的開關特性(Ciss)、EAS能力、浪涌抵抗能力和靜電防護能力。

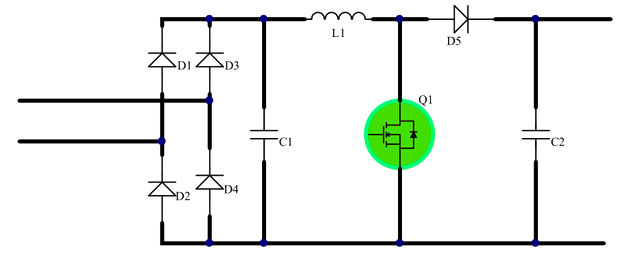

拓?fù)鋱D

推薦型號
功率范圍
200W
2000W
5000W
