光伏逆變器(PV inverter或solar inverter)可以將光伏(PV)太陽能板產生的可變直流電壓轉換為市電頻率交流電(AC)的逆變器,可以反饋回商用輸電系統,或是供離網的電網使用。光伏逆變器是光伏陣列系統中重要的系統平衡(BOS)之一,可以配合一般交流供電的設備使用。
光伏逆變器在單個光伏 (PV) 電池板上轉換電源,單個光伏電池板的額定功率通常為 400W,多個光伏電池板的額定功率則高達 1.5KW。光伏逆變器通常基于兩級式電源轉換。首先,直流轉直流階段或升壓電路將可變直流電壓轉換為固定直流電壓(通常為 40 V - 60 V)。同時,通過最大功率點跟蹤技術能較大限度地從光伏板獲取能量(通常 FSW = 100 KHz)。首先在直流轉直流階段或升壓電路將可變直流電壓轉換為固定直流電壓(通常為 40 V- 60 V)。同時,通過最大功率點跟蹤技術保證從光伏板中提取最大電流。其次,在直流轉交流階段,逆變級將直流電源轉換成與電網兼容的 1Φ 的交流電源。與組串式逆變器相反,微型逆變器可以連接一個、兩個或四個光伏板,并分別對每個PV模塊進行MPPT跟蹤。
凌訊微通過采用高密度器件結構設計以及先進的超薄芯片加工工藝,推出全新一代 IGBT系列產品,該系列產品通過優化載流子注入效率和載流子分布,顯著降低器件飽和壓降和關斷損耗,從而降低器件功耗,提升系統效率。

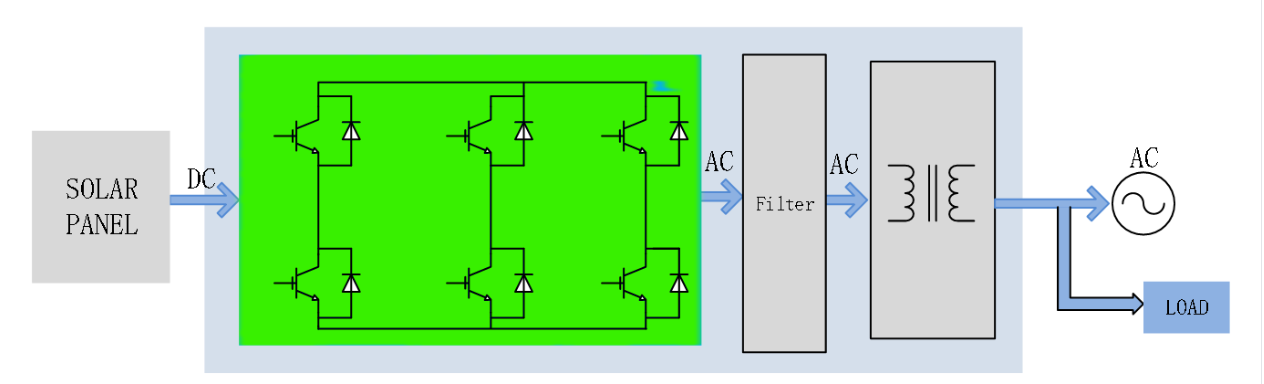

拓?fù)鋱D

產品型號推薦
600V-650V IGBT:IC=15A-80A
1200V-1350V IGBT:IC=25A-100A Switching Frequency=10-40KHz
