充電寶,作為我們?nèi)粘I钪谐S玫碾娮赢a(chǎn)品,尤其安全性都是消費者們特別關注的一大問題之一。
凌訊微電子將從元器件應用的角度,分析MOS管在其電池保護中的具體應用方式。
充電寶構成

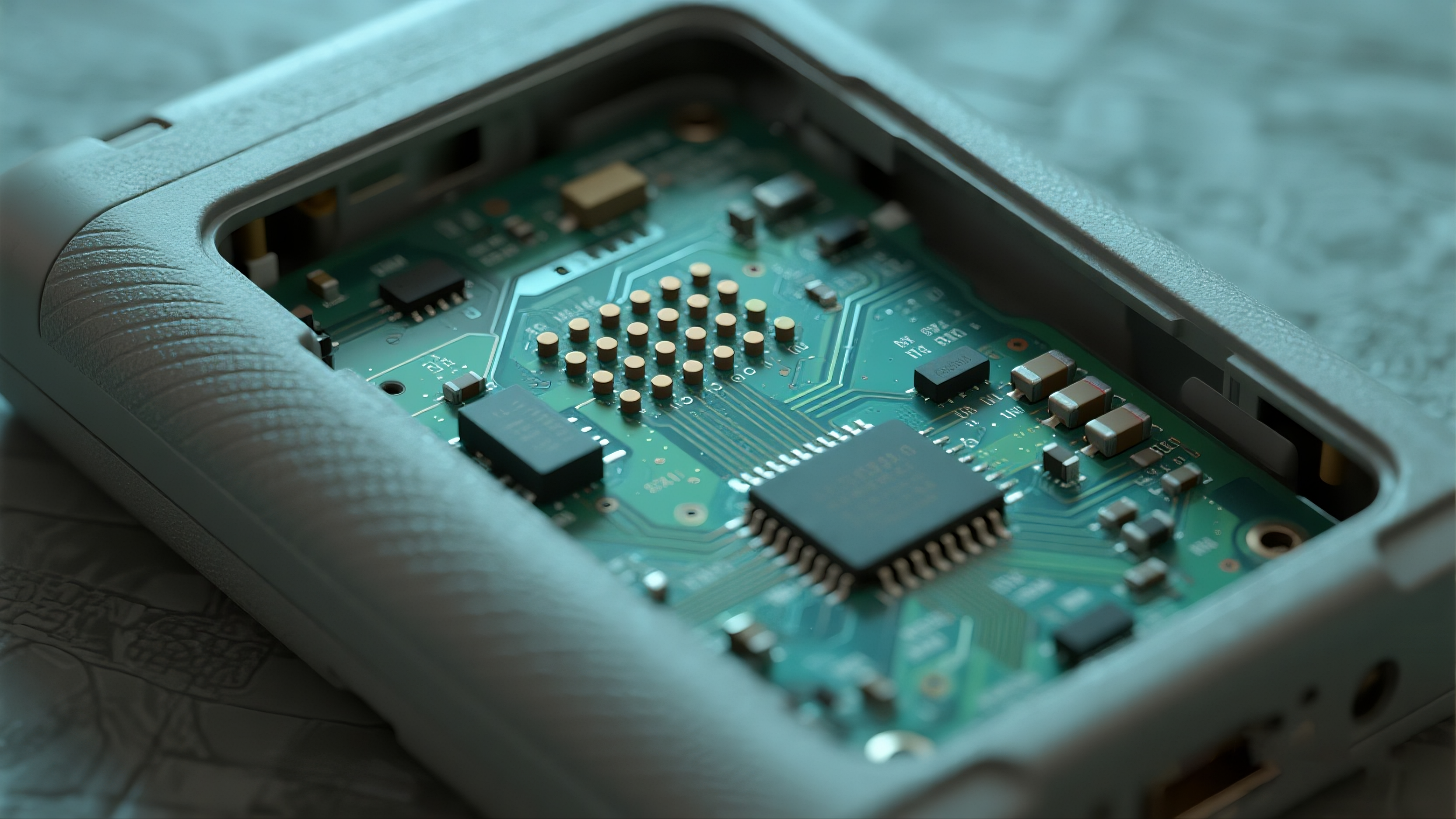

充電寶一般由三個部分組成,包括電芯部分、電路板部分和外殼,其常用的能量?jī)?chǔ)存介質是鋰離子電池。通常情況下,鋰電池的內部會有一個專用的保護PCB板,被和電池單元封裝在一起。在它的保護下,可以控制鋰電池的輸出電壓在安全區間內,也就是電池的充放電終止電壓和截止電壓。
MOS管應用
這個專門保護電池的系統,它的構成可不簡單,有控制IC、MOS開關管和輔助元件。控制IC里有高精度電壓和電流檢測電路;MOS開關管配合控制IC,做一個執行的元件,控制電路的通斷;輔助元件一般有電阻、電容、熔斷保險絲等等,可以配合前二者完成保護功能。充電寶的電池保護功能主要有過充放電保護、過電流保護、短路飽和和過溫保護。MOS管電壓的控制特性,協同控制IC監測電壓升降、電流過流等情況,一旦監測到就通過MOS管通斷電路,最終達到對電池保護的目的。
圖片來自網絡,侵權請聯系刪除
比如說,過充保護的原理是,在電池快充滿的時候,控制IC會檢測到電池的電壓,一旦達到閾值就會發信號,控制MOS管截止。一般把MOS管串聯在充電回路,或者作為充電開關使用。
MOS管選型

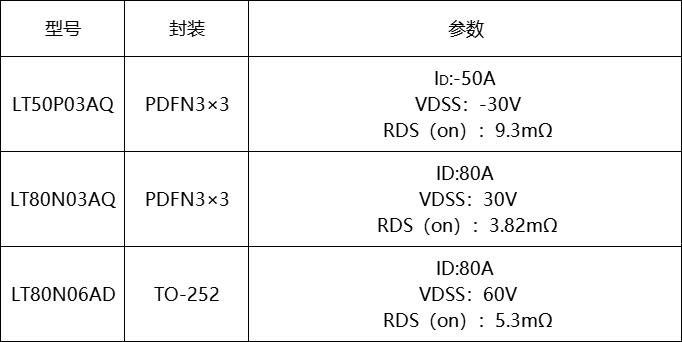

為了實現過充保護的功能,選擇MOS管需要多方面考慮。首先需要考慮封裝大小,需要是配合內部布局;其次考慮其耐壓能力、導通電阻、開關速度等參數。不同類型的MOS管的應用場景不同。比如較為常用的NMOS用在高頻應用,而PMOS通常用在低端的開關,而在選擇MOS管類型,除了考慮以上的重要參數外,還要考慮應用場景和成本因素。推薦以下三款型號,LT50P03AQ、LT80N03AQ、LT80N06AD。

凌訊微作為功率半導體器件制造商,擁有二極管系列、MOS管系列、IGBT單管及碳化硅等主力產品線。并取得ISO9001、IATF16949等多項品質認證。產品廣泛應用于各類電源適配器、鋰電管理,車載逆變,消費電子、電動工具、新能源等領域。
